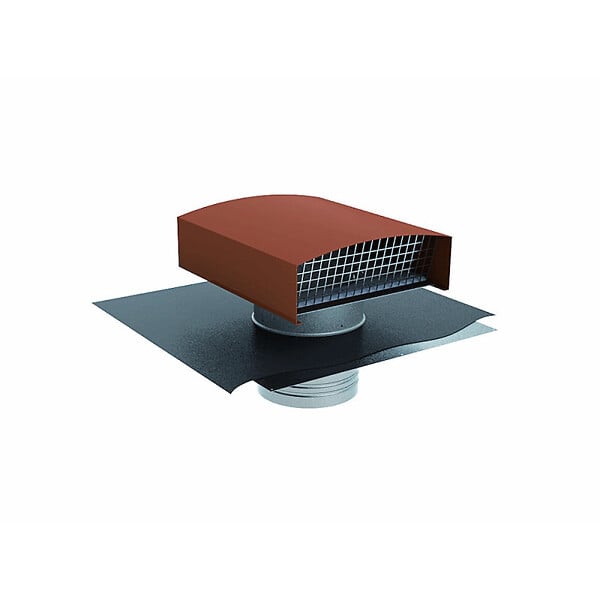

Sortie de toit VMC | chapeau de toiture métallique CTM - Diamètre (mm): 315 - Couleur: Tuile ANJOS
{{ translatedVariantAxeToShow(variant.axes) }}
{{ translatedVariantAxeToShow(variant.axes) }}
Prix conseillé :
{{ updatedDeliveryPricePerUnit }}
{{ updatedDeliveryPricePerUnit }}
Prix conseillé :
Caractéristiques
-
Marque : ANJOS
-
Matière principale : Acier
-
Hauteur du produit emballé : 380 cm
-
Largeur du produit emballé : 380 cm
-
Profondeur du produit emballé : 600 cm
-
Poids du produit emballé : 8.9 kg
-
Références produit : 3666596047163
Présentation
Description

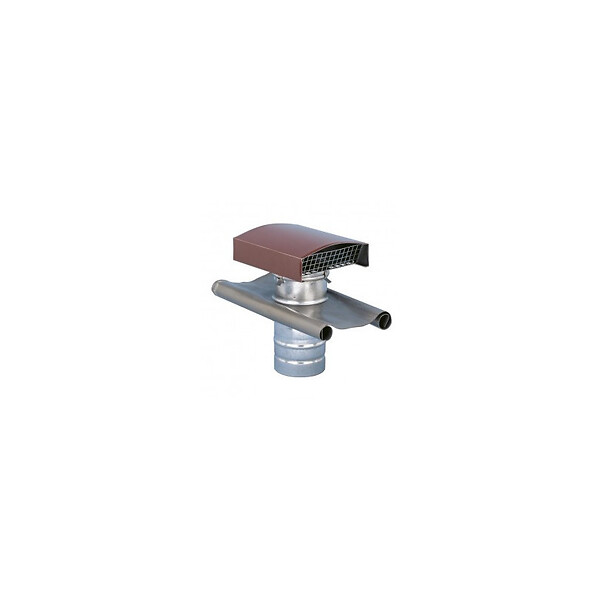

Chapeau de toiture VMC métallique pour prise ou rejet d'air en sortie de toit notamment adapté au moyen débit de type VMC logement collectif et tertiaire, conditionnement d’air et ventilation en milieu industriel.
Il s’adapte pratiquement à tous les systèmes de couverture tuile ou ardoise et assure une bonne étanchéité.
Le fourreau métallique permettant le raccordement au conduit de ventilation est solidaire de la feuille de plomb façonnable pour réaliser l’étanchéité.
Le capot pare pluie est amovible afin de faciliter l’installation et l’entretien. Les grilles de protection protègent les ouvertures des oiseaux ou rongeurs.
Avantages du chapeau de toiture VMC CTM
Capot métallique avec grillage anti intrusion amovible pour entretien
Compatible avec la plupart des systèmes de couvertures tuile ou ardoise
Mise en œuvre aisée : capot pare pluie amovible, feuille de plomb façonnable pour l’étanchéité et tôle support pour la fixation
De par sa conception, ce chapeau est très peu sensible aux turbulences atmosphériques, l’augmentation de la vitesse du vent n’entraînant que de faibles variations des caractéristiques aérauliques initiales
Comment installer le chapeau de toiture VMC CTM ?
Avant l’installation, il est conseillé d’appliquer de l’huile de patine sur la plaque de plomb afin d’éviter toute salissure sur les tuiles avoisinantes.
- Déposer le capot pare pluie 1 maintenu par 2 vis
- Fixer la tôle support sur la charpente en utilisant le maximum de trous 5 prévus à cet effet
- Former la feuille de plomb en épousant les reliefs tout en évitant les abords du sertissage

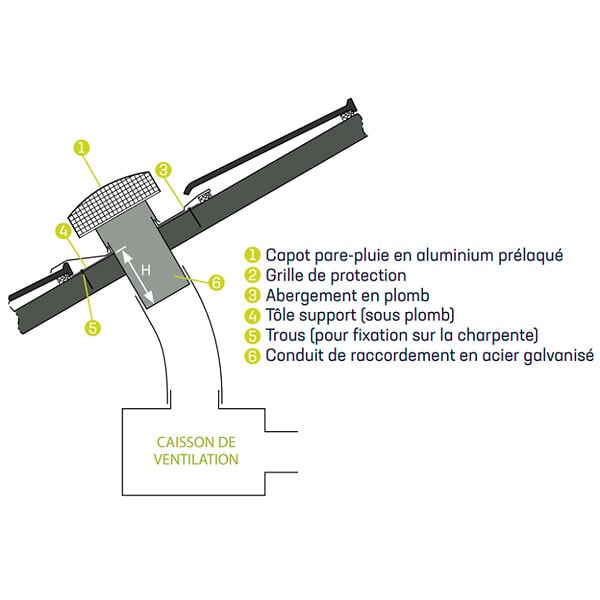

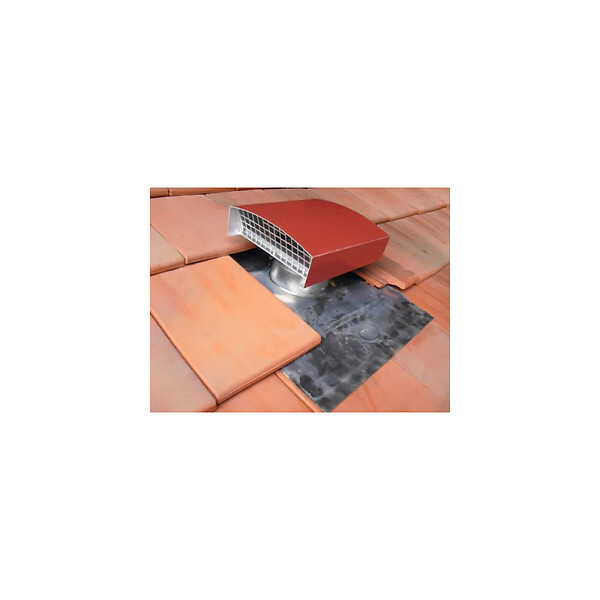

- Installer le capot pare pluie avec l’écoulement d’air perpendiculaire à la pente du toit (voir figure dans le carrousel d'images)
- Remettre et bloquer impérativement toutes les vis de fixation
- Raccorder le fourreau métallique au conduit de ventilation
En cas de pose sur site exposé au vent, pour une utilisation en prise d’air ou pour des appareils raccordés fonctionnant de manière intermittente, des entrées d ‘eau peuvent apparaître.
Il est donc important de vérifier l’étanchéité conduit / caisson de ventilation et conduit / chapeau de toiture.

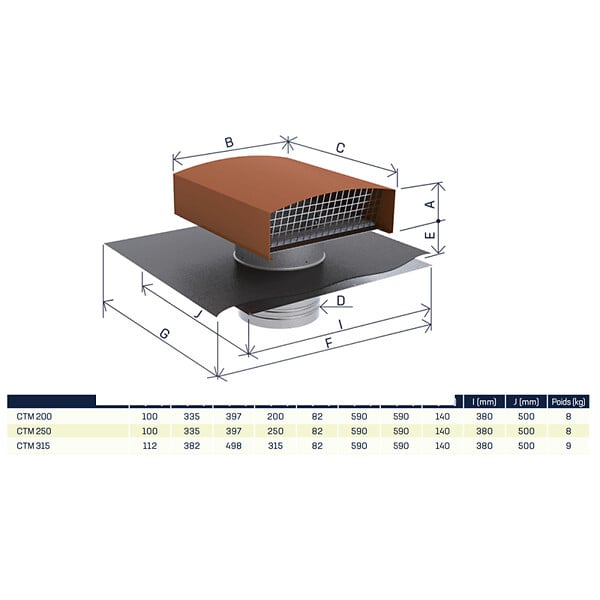

Caractéristiques du chapeau de toiture VMC CTM
Coloris : brique (RAL 8012) ou ardoise (RAL 7024)
Matière :
- Capot pare pluie en aluminium pré laqué avec grillage de protection anti volatile sur les ouvertures du capot
- Manchon de raccordement et support de fixation en acier galvanisé
- Feuille d'abergement en plomb conformable
Débit maximum conseillé (à 20 Pa) :
| Modèle | Débit à 20 Pa en m3/h | Passage d’air en cm2 | ||
| Rejet d’air | Prise d’air | conduit | grille | |
| CTM200 | 510 | 685 | 298 | 544 |
| CTM250 | 710 | 795 | 460 | 544 |
| CTM315 | 1035 | 1145 | 740 | 822 |
Il est indispensable de prendre en compte la perte de charge du chapeau de toiture dans le calcul du dimensionnement de l’installation en fonction du débit maximum susceptible d’être atteint.
