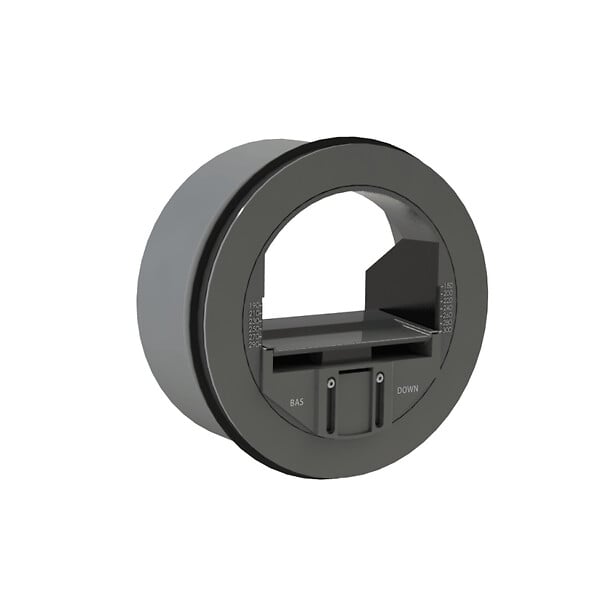

Régulateur de débit autoréglable ANJOS RDR Ø160 mm (réglable de 120 à 300 m3/h) - Débit (m3/h): 120
{{ translatedVariantAxeToShow(variant.axes) }}
{{ translatedVariantAxeToShow(variant.axes) }}
Prix conseillé :
{{ updatedDeliveryPricePerUnit }}
{{ updatedDeliveryPricePerUnit }}
Prix conseillé :
Caractéristiques
-
Marque : ANJOS
-
Couleur principale : Noir
-
Hauteur du produit emballé : 70 cm
-
Largeur du produit emballé : 170 cm
-
Profondeur du produit emballé : 170 cm
-
Poids du produit emballé : 0.23 kg
-
Références produit : 3666596014875
Présentation
Description
Le régulateur de débit réglable RDR est un module qui se place à l’intérieur d’un conduit afin d’obtenir un débit constant dans une plage de pression comprise entre 50 et 250 Pascals.
Le volet à l'intérieur du module réagit en fonction de la pression pour laisser passer un débit d'air constant.
Dans l’exemple ci-dessous avec le RDR placé dans un conduit métallique, l’élément régulateur du RDR (en jaune) diminue la section de passage d’air avec l’augmentation de la différence de pression entre l’amont et l’aval du régulateur, régulant
ainsi le débit sur la plage de pression comprise entre 50 et 250 Pa
Pourquoi utiliser le régulateur de débit autoréglable ANJOS RDR Ø160 ?
Il s’utilise en ventilation comme en conditionnement d’air, en extraction ou en insufflation et est très pratique pour assurer un débit précis sans réglage manuel tant que la pression / dépression dans le conduit se situe entre 50 et 250 Pascals.
Il peut être réglé sur chantier au débit souhaité pour assurer un débit déterminé : les graduations sur les côtés de l’ouverture indiquent les réglages possibles.
Simple à poser et réglable sur une plage de débits avant son installation, c'est la solution idéale et économique pour maitriser les débits de son installation VMC !
Caractéristiques du régulateur de débit autoréglable ANJOS RDR Ø160 ?
Code fabricant : ANJOS 9442 (120 m3/h) 9445 (210 m3/h)
Matière : plastique classement réaction au feu M1 (difficilement inflammable)
Coloris : noir
Poids : 230g
Joint à lèvre assurant l’étanchéité entre le module et le conduit
Diamètre de raccordement : 160 mm
Débit pré réglé : 120 ou 210 m3/h
Débit modifiable : de 100 à 180 m3/h ou de 180 à 300 m3/h par plage de 5 m3/h
Données aérauliques et acoustiques disponibles sur la fiche technique disponible dans l'onglet "documents joints" en téléchargement
Comment installer le régulateur de débit autoréglable ANJOS RDR Ø160 ?
Le régulateur de débit se monte par simple emboîtement à l’intérieur du conduit vertical ou horizontal.
Il est impératif de respecter le sens du flux d’air indiqué sur la manchette.
Dans un conduit horizontal, respecter le sens BAS indiqué sur l’avant du régulateur.
Ne pas manipuler ou appuyer sur le volet mobile (élément régulateur) lors de la mise en œuvre.

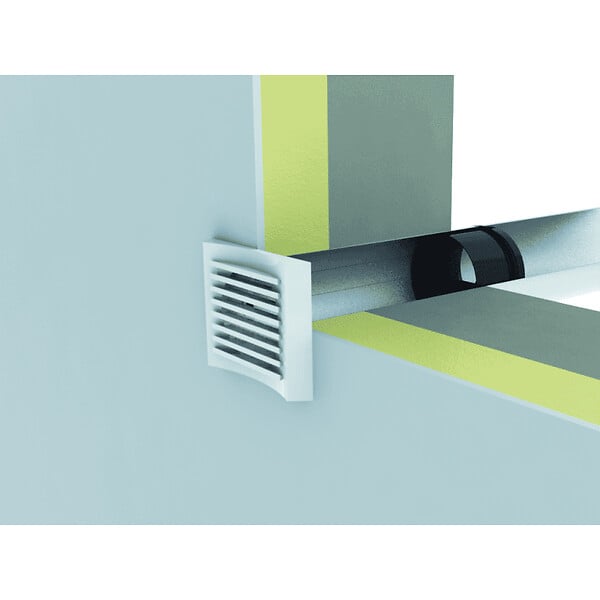

Lorsque le régulateur est associé à une bouche de diffusion d’air, la distance minimum entre celle-ci et le régulateur doit être au moins d’un diamètre en extraction et de trois diamètres en insufflation.

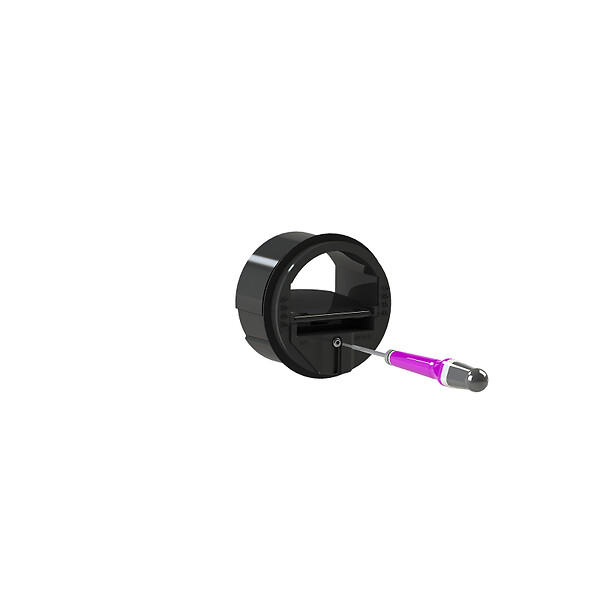

Comment modifier le réglage de débit du régulateur de débit autoréglable ANJOS RDR Ø160 ?
Avant d’effectuer la mise en œuvre du régulateur, il est nécessaire de calibrer le débit :
- Desserrer 1/4 de tour la vis de blocage du module de réglage avec un tournevis «Torx n°10»
- Ajuster le repère du module (situé sur la gauche ou la droite) en face du débit souhaité
- Resserrer la vis de blocage du module de réglage
Pour exemple ci dessous réglage à 180 m3/h :
