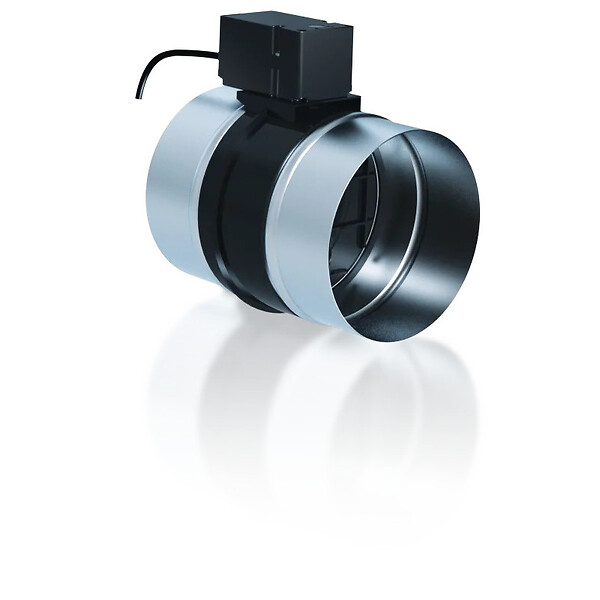

Registre motorisé TOR Tout ou Rien ANJOS RM-ME - Diamètre (mm): 200
{{ translatedVariantAxeToShow(variant.axes) }}
{{ translatedVariantAxeToShow(variant.axes) }}
Prix conseillé :
{{ updatedDeliveryPricePerUnit }}
{{ updatedDeliveryPricePerUnit }}
Prix conseillé :
Caractéristiques
-
Marque : ANJOS
-
Matière principale : Plastique
-
Hauteur du produit emballé : 250 cm
-
Largeur du produit emballé : 200 cm
-
Profondeur du produit emballé : 300 cm
-
Poids du produit emballé : 0 kg
-
Références produit : 3666596084359
Présentation
Description
Le registre motorisé RM-ME fonctionne suivant une vanne tout ou rien pilotée par moteur électrique.
C'est un clapet / registre motorisé Tout ou Rien (TOR) à 2 positions : soit ouvert soit fermé.
Destiné à isoler une branche de réseau de ventilation ou de conditionnement d’air, il s'utilise pour la protection antigel d'un moteur VMC ou pour ne plus ventiler une partie du réseau.
Le passage en position fermé s'opère par une mise hors tension du moteur électrique (temps de réponse à l'ouverture ou à la fermeture : 8 secondes).
Le retour en position initiale du volet se fait hors tension par l’action d’un ressort.
Caractéristiques du registre motorisé TOR Tout ou Rien ANJOS RM-ME
Matière :
- Corps + volet intérieur en matière plastique (classée M1).
- Manchette de connexion en acier galvanisé.
Longueur : 200 mm
Moteur électrique pour l’ouverture ou la fermeture du volet.
Version tout ou rien : le retour en position initiale du volet hors tension se fait par l’action d’un ressort.
Alimentation : 230 V par câble 2 x 0,75 mm²
Consommation : 2,5 W
Pression de fonctionnement : P ≤ 200 Pa
Nombre de cycles : 30000
Température maxi d’utilisation : 60 °C
Couple : 0,3 Nm
Conseils pour la pose du registre motorisé TOR Tout ou Rien ANJOS RM-ME
Les gaines s’emboîtent sur les manchettes de connexion métalliques sans porter sur la partie en matière plastique.

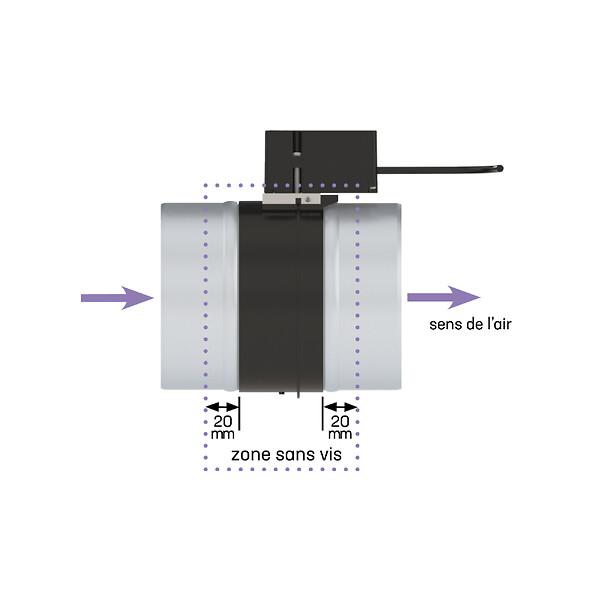

Ne pas mettre de vis dans le corps plastique et à moins de 20 mm de chaque côté de ce dernier (risque de blocage du volet).
Au delà de cette zone, la longueur des vis sera de 20 mm maxi.
L’étanchéité est assurée par mastic, ruban adhésif ou colliers en fonction du type de conduit.
Raccorder le câble dépassant du moteur (de 20 cm environ) sur un boîtier de connexion placé à proximité.
Pour la sécurité, prévoir un disjoncteur phase + neutre 1 A.
Recommandations pour l'utilisation du registre motorisé TOR Tout ou Rien ANJOS RM-ME
Respecter le sens de l’air indiqué sur le registre
Ne pas mettre de vis dans le corps plastique et à moins de 20 mm de chaque côté de ce dernier (risque de blocage du volet). Au delà de cette zone, la longueur des vis sera de 20 mm maxi.
Le volet ne doit jamais être actionné manuellement (risque de détérioration moteur).
Les manchettes de connexion métalliques ne doivent en aucun cas être démontées de la partie plastique.
Le registre est ouvert ou fermé, il n’est donc pas possible de limiter la course en ouverture ou en fermeture (interdiction de mise en œuvre de butées empêchant l’ouverture ou la fermeture complète).
Le registre ne doit pas être soumis à un fonctionnement prolongé dans des conditions d’humidité élevée et jamais au-delà de 90% HR.
Avant toute intervention sur les registres, couper l’alimentation sur le tableau électrique.
