Caractéristiques
-
Marque : JONCOUX
-
Matière principale : Acier
-
Hauteur du produit emballé : 100 cm
-
Largeur du produit emballé : 180 cm
-
Profondeur du produit emballé : 280 cm
-
Poids du produit emballé : 0.68 kg
-
Références produit : 3551765012656
Présentation
Description
Les trappes de visite sont des accessoires du réseau aéraulique permettant l'inspection de l'intérieur des gaines pour contrôle, nettoyage et maintenance.

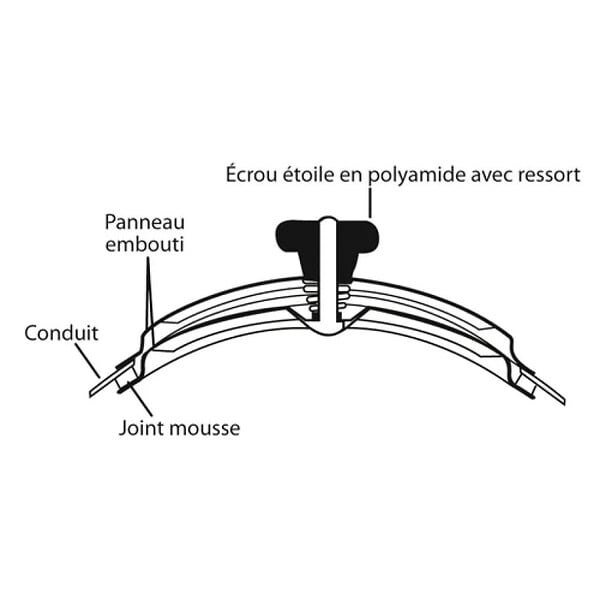

Elles sont composées de 2 panneaux en tôle d'acier galvanisé connectés entre eux par 2 vis, ressorts et poignées en plastique coloris bleu.
Le joint d'étanchéité PUR situé sur le panneau intérieur permet de maintenir la classe d'étanchéité C d'un réseau de VMC
Caractéristiques de la trappe de visite VMC pour conduits circulaires
Panneaux interne et externe en acier galvanisé Z275.
Panneau interne équipé d’un joint plat d’étanchéité haute qualité PUR dimension 6 x 15 mm densité 33 kg/m3
2 poignées étoiles en ABS à insert métallique M8 avec ressorts de compression.

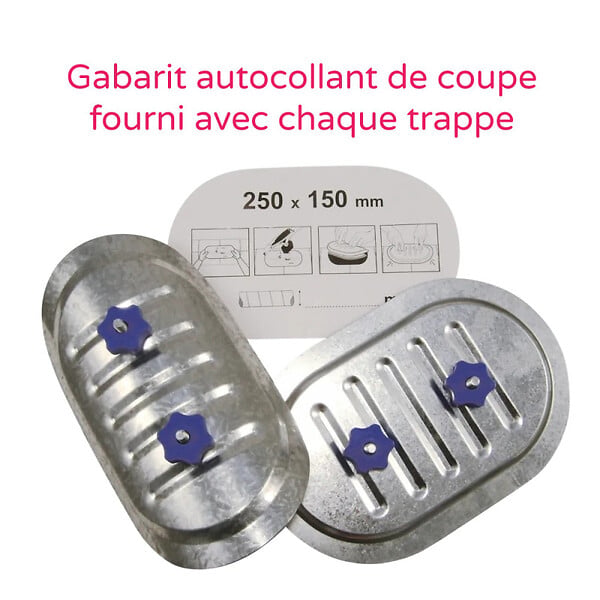

Gabarit de découpe autocollant livré avec chaque trappe de visite.
Étanchéité en surpression : 2000 Pa
Étanchéité en dépression : 750 Pa
Classe Étanchéité selon EN 1751 : maintient la classe d’étanchéité classe C d’un réseau classé
Résistance à la température : -40°C/ +90°C.

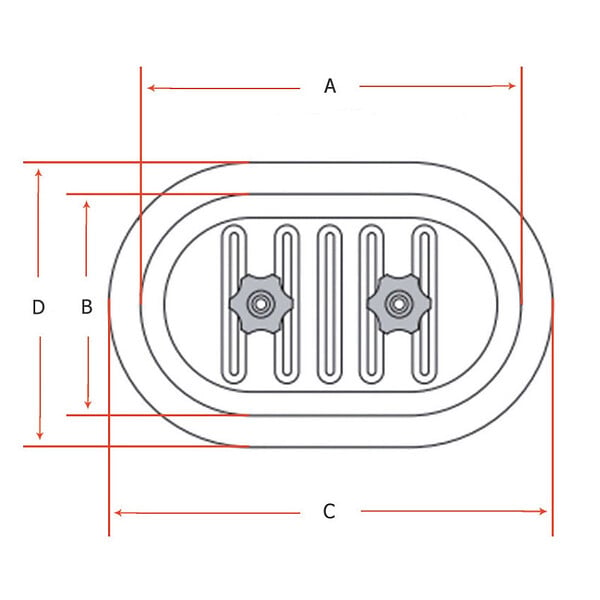

Dimensions (en mm) :
| Diamètre de gaine | Taille nominale | Longueur ouverture A | Largeur ouverture B | Longueur extérieure C | Largeur extérieure D |
| 125 | 180 x 80 | 170 | 72 | 197 | 101 |
| 160 à 315 | 250 x 150 | 250 | 150 | 274 | 86 |
Où placer les trappes de visite VMC sur les réseau de conduits de ventilation ?
Selon les recommandation de la norme NF EN 12 097 (exigences relatives aux composants destinés à faciliter l'entretien des réseaux de conduits), les trappes de visite doivent être placées :
- au moins tous les 7,5 m sur conduit droit
- après chaque changement de direction du flux d'air de plus de 45° C.
- après chaque changement du diamètre du conduit dans le réseau de gaines.
- avant et après chaque accessoires (clapets, filtres, ventilateurs de gaines, conduits, etc.)
Comment installer une trappe de visite VMC sur une gaine de ventilation ?

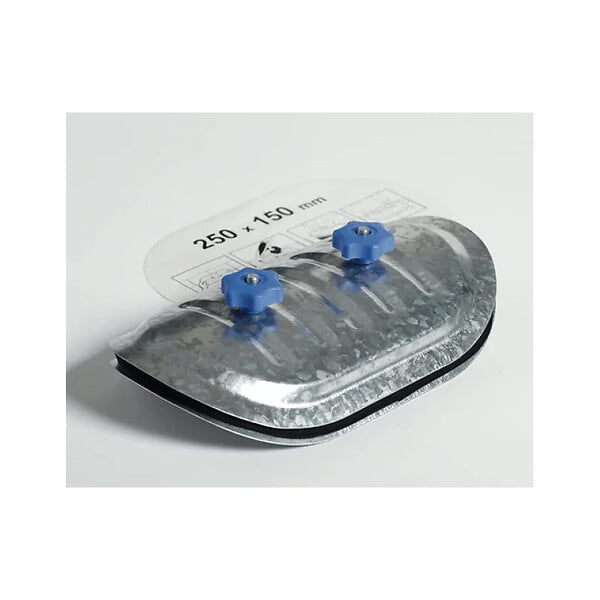

Chaque trappe est fournie avec un gabarit de pose adhésif
- Utiliser une cisaille ou disqueuse avec disque adapté au support pour couper autour du gabarit en prenant soin de ne pas dépasser la taille du gabarit (la porte fonctionnera correctement lorsque la gaine est coupée à la taille du gabarit +0 mm -3 mm)
- Installer la porte en dévissant les boutons jusqu’en haut des vis
- A l’aide des deux mains, placez la porte dans le trou en prenant en sandwich l'épaisseur de tôle de la gaine
- Placer la porte pour qu’elle s’ajuste parfaitement puis serrer les poignées pour comprimer les 2 tôles de la trappe sur la gaine
