Caractéristiques
-
Marque : ANJOS
-
Couleur principale : Blanc
-
Hauteur du produit emballé : 300 cm
-
Largeur du produit emballé : 300 cm
-
Profondeur du produit emballé : 400 cm
-
Poids du produit emballé : 1.2 kg
-
Références produit : 3666596059692
Présentation
Description
L'entrée d’air autoréglable acoustique EM 2 A est installée à l’intérieur du logement en traversée de mur (épaisseur 30 cm) associées à une grille de façade.
Elle apporte un débit d’air neuf constant de 22 ou 30 m3/h associée à une VMC simple flux autoréglable ou hygroréglable type A tout en assurant une forte isolation acoustique pour limiter le bruit provenant de l’extérieur.
Elle permet de répondre aux exigences de la nouvelle réglementation acoustique NRA avec classement de façade de 30 dB à 40 dB.
Pourquoi choisir le Kit entrée d’air autoréglable acoustique SC 125 EM 2 A ?
Ce kit complet d'entrée d'air est idéal quand l'isolement acoustique des entrées d'air traditionnelles à poser sur fenêtre n'est pas suffisant.
Associé à la grille extérieure acoustique GEMM et au silencieux traversée de mur SC (muni de son manchon acoustique MAC), le kit entrée d'air SC 125 EM 2 A permet d'atteindre un isolement acoustique (Dn,e,w + Ctr) de 47 dB
Les entrées d’air EM 2 A assurent un isolement acoustique de classe ESA 5 (exemples de solutions du CSTB) pour un classement de façade de 30 dB :
- Classe ESA 5 : Dn,e,w + Ctr ≥ 39 dB pour une surface de pièce en m²/ nombre d’entrées d’air < 10.
- Classe ESA 7 : Dn,e,w + Ctr ≥ 47 dB (isolation acoustique en traversé de mur) pour une surface de pièce en m²/ nombre d’entrées d’air < 10.
Comment installer le kit entrée d'air autoréglable acoustique traversée de mur SC 125 EM 2 A
Montage dans un mur épaisseur mini 30 cm avec une isolation par l’extérieur ou intérieure.
Percer le mur et sceller un manchon tôle Ø 125 mm (Ø 125 intérieur maxi, Ø 122 intérieur mini) avec une légère pente vers l’extérieur.
L'entrée d'air doit être positionnée à hauteur minimale 2 mètres par rapport au sol pour éviter tout inconfort.
Côté extérieur, une fois les enduits terminés, visser la manchette de la grille GEMM 125 et emboîter la grille sur la manchette.
Emboîter le manchon acoustique Ø 125 dans le conduit Ø 125.
Emboîter l’entrée d’air dans le conduit.
Comment choisir le bon débit pour mon entrée d’air autoréglable acoustique EM 2 A?
L'entrée air EM 2 A peut être utilisé en VMC autoréglable comme en VMC hygroréglable type A en respectant la sélection (dimensionnement) ci-dessous.
| Type logement | Débit total maxi extrait QM (en m3/h) | Séjour (en m3/h) | Chambre(s) |
| F1 | 105 | 90 soit 3 EA débit 30 m3/h | - |
| F2 | 120 | 60 soit 2 EA débit 30 m3/h | 30 soit 1 EA débit 30 m3/h |
| F3 | 150 | 60 soit 2 EA débit 30 m3/h | 60 soit 2 EA débit 30 m3/h |
| F4 | 180 | 45 soit 2 EA débit 22 m3/h | 90 soit 3 EA débit 30 m3/h |
| F5 | 210 | 45 soit 2 EA débit 22 m3/h | 120 soit 4 EA débit 30 m3/h |
| F6 & plus | 210 | 45 soit 2 EA débit 22 m3/h | 120 soit 4 EA 22 & 1 EA 30 m3/h |
Exemple pour un F4 : dans le séjour 1 EM 2 A 45 ou 2 EM 2 A 22 & 1 EM 2 A 30 dans chaque chambre
Composition et caractéristiques du kit SC 125 EM 2 A

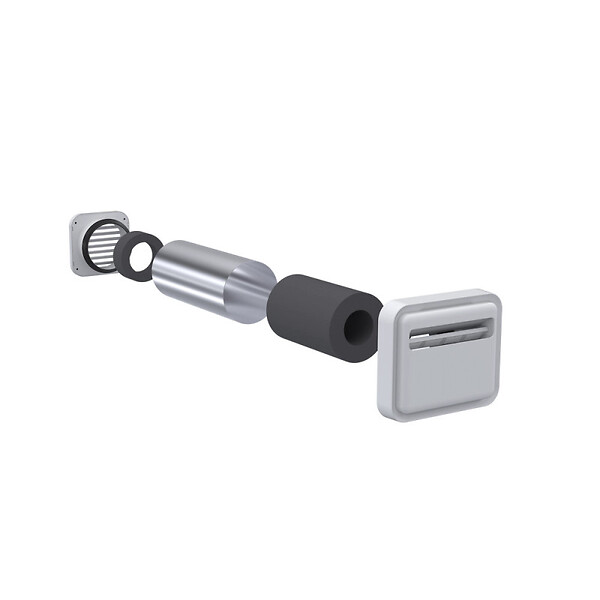

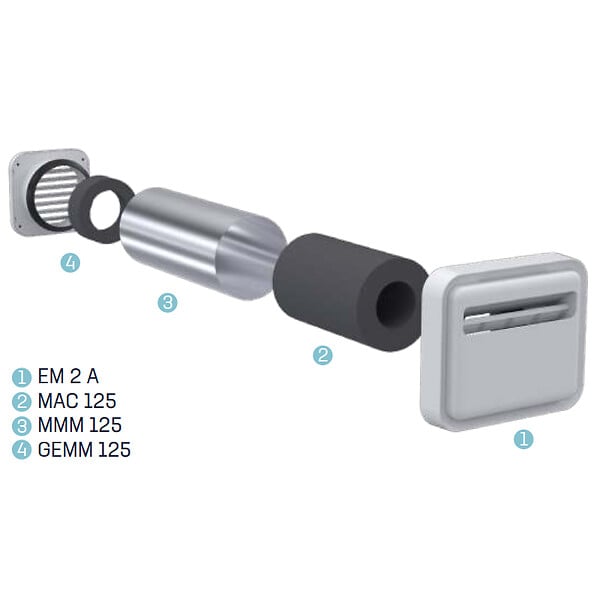

Kit SC 125 = Entrée d’air EM 2 A 1 + MAC 125 2 + MMM Ø 125 mm 3 + GEMM 125 4 + notice de mise en œuvre (emballage carton individuel)

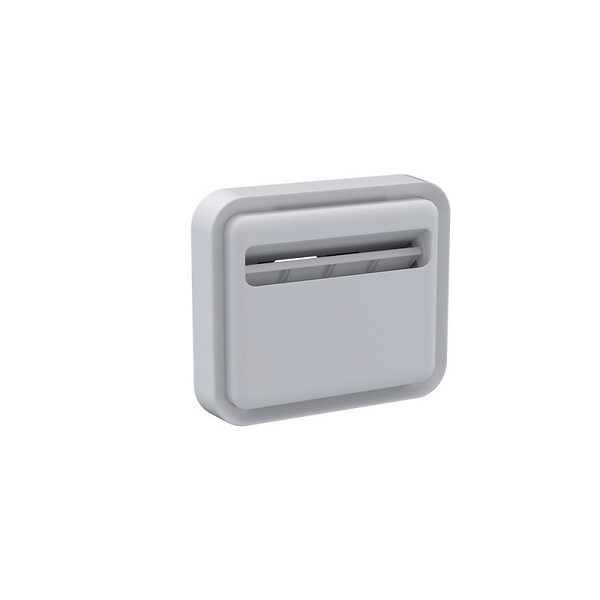

Entrée d'air EM 2 A
Matière : polystyrène choc traité anti UV
Coloris : blanc finition RAL 9016
Dimensions L x H x Ep. = 220*187*54 mm
Grille extérieure GEMM 125
Matière : polystyrène choc traité anti UV
Coloris : blanc finition RAL 9016
Dimensions L x H x Ep. = 150*150*20.5 mm
Manchon de traversée MMM & MAC
Matière : tôle d'acier galvanisé équipé d'une mousse acoustique MAC
Longueur : 300 mm (partie mousse 200 mm)
Ensemble complet :
Isolement acoustique Dn, e, w (Ctr) : 47dB en 22 m³/h et 30 m³/h
