Gaine flexible aluminium isolé phonique M0/M1 laine de verre ép.50 mm 10 mètres - Diamètre (mm): 160 JONCOUX
{{ translatedVariantAxeToShow(variant.axes) }}
{{ translatedVariantAxeToShow(variant.axes) }}
Prix conseillé :
{{ updatedDeliveryPricePerUnit }}
{{ updatedDeliveryPricePerUnit }}
Prix conseillé :
Caractéristiques
-
Marque : JONCOUX
-
Matière principale : Aluminium
-
Hauteur du produit emballé : 300 cm
-
Largeur du produit emballé : 300 cm
-
Profondeur du produit emballé : 1200 cm
-
Poids du produit emballé : 7.6 kg
-
Références produit : 3551760020250
Présentation
Description

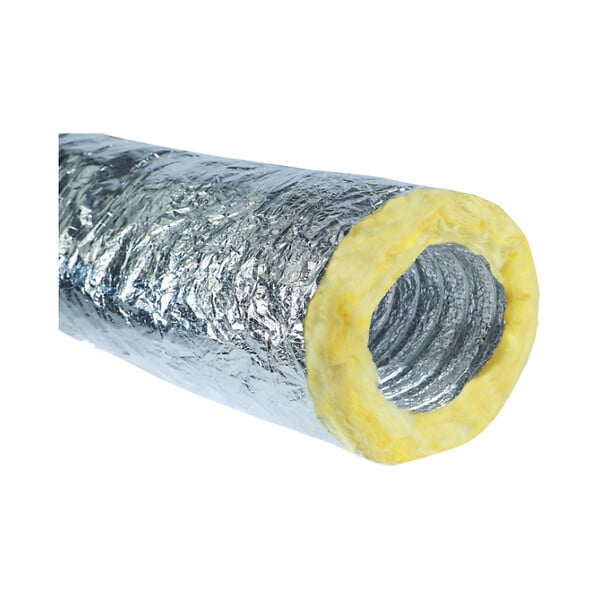

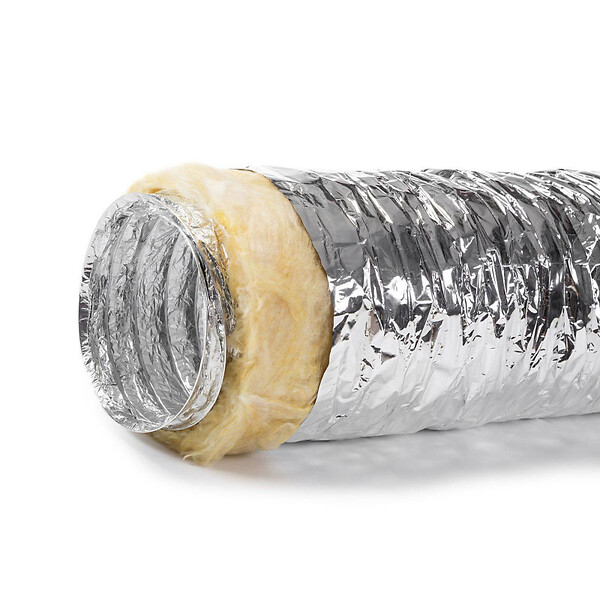

Gaine (conduit) flexible de type SONOFLEX / PHONIFLEX constitué :
- d'une paroi intérieure en complexe aluminium M0 micro perforé
- d'un isolant en laine de verre M0 épaisseur 50 mm
- d'un pare vapeur extérieur aluminisé M1

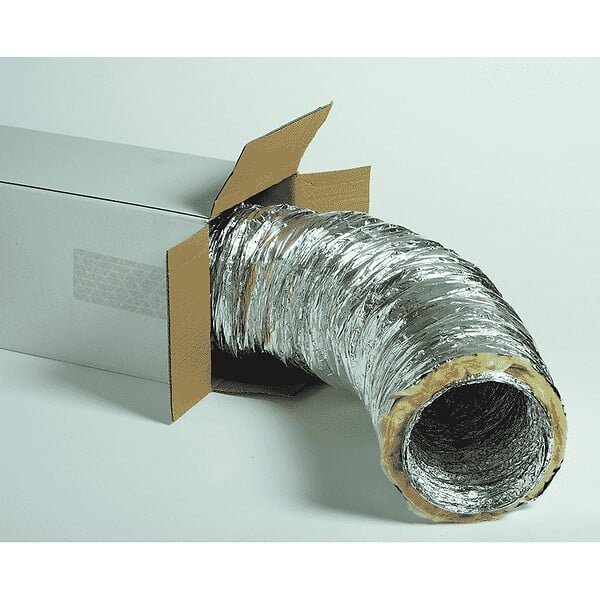

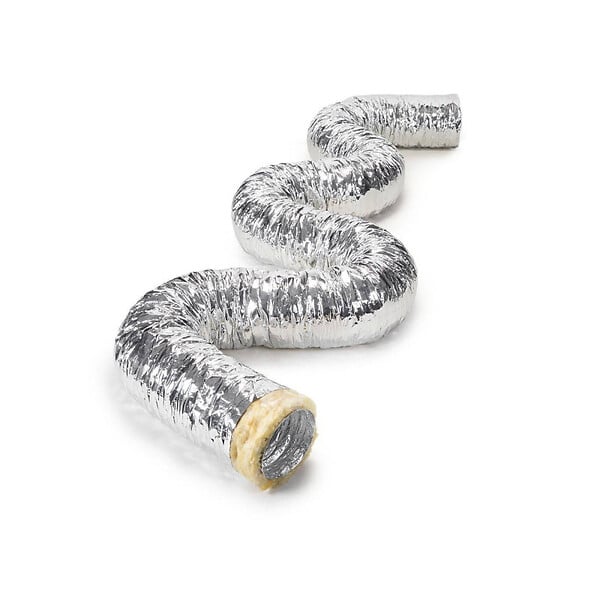

En longueur de 10 mètres compressée livrée en carton individuel, le conduit gaine flexible aluminium isolé phonique M0/M1 est facile et rapide à mettre en œuvre : il se courbe facilement en respectant un rayon de courbure maximum de 1,5 fois le diamètre.
Il s'utilise dans les installations de ventilation avec besoin de :
- assurer une bonne isolation thermique pour conserver la chaleur ou le froid de l'air transporté
- limiter les nuisances sonores des bruits rayonnés dans le conduit grâce à un bon affaiblissement acoustique
- respecter les dispositions générales du règlement de sécurité contre les risques d'incendie et de panique dans les établissements recevant du public (ERP) qui impose l'utilisation de matériaux incombustibles (lorsqu'un classement au feu M0/M1 est exigé) selon l'article CH32 de l'arrêté du 25 juin 1980
Caractéristiques techniques de la gaine flexible aluminium isolé phonique M0/M1
Matériau isolant : Laine de verre épaisseur 50 mm densité 16 kg/m3
Classement au feu : M0/M1
Conductivité thermique (lambda) = 0,037 W/m.K
Pression / Dépression maximale à 20°C : 3000 Pa
Température de service : -30 à +250°C
Rayon de courbure maximale conseillé R = 1,5 x Ø
Vitesse de l'air maximale : 30 m/s
Les plus produit de la gaine flexible aluminium isolé phonique M0/M1 laine de verre épaisseur 50 mm pour gainable
Facile et rapide à mettre en œuvre
Anti condensation (notamment en climatisation)
Recommandé lorsque l'installation nécessite une excellente performance phonique ou une très bonne isolation thermique
Applications de la gaine flexible aluminium isolé phonique M0/M1 laine de verre épaisseur 50 mm
Avec sa très bonne tenue aux températures élevées et sa réaction au feu, cette gaine flexible est destinée à de nombreuses applications :
- installations de VMC notamment double flux en maison individuelle,
- climatisation de type gainables en basses et moyennes pressions
- chauffage par air pulsé
Plus généralement, cette gaine est utilisé en ventilation tertiaire dans les Etablissements Recevant du Public dans tous les cas où le classement au feu M0/M1 est exigé.
Comment installer la gaine flexible aluminium isolé phonique M0/M1 ?
La gaine isolée est livrée compactée dans son carton : elle doit être posée tendue au maximum pour éviter de créer trop de perte de charge et de possibles nids à poussière.
Elle peut être coupée à la dimension souhaitée :
- une fois la gaine tendue, couper la spire en acier à l'aide d'une pince coupante.
- puis découper l'isolant et la paroi en complexe d'aluminium à l'aide d'un cutter ou de ciseaux
A chaque extrémité, la gaine aluminium isolé phonique M0/M1 à emboitement femelle se raccorde sur un piquage (caisson VMC, plenum..) ou sur un accessoire mâle de type manchon, coude ou té.
Retirer 50 mm d'isolant pour pouvoir serrer la paroi intérieure de gaine flexible aluminium M0 sur l'accessoire mâle à l'aide d'un collier Monofil ou Serflex, puis enrouler la jonction avec un ruban adhésif aluminium pour parfaire l'étanchéité de votre réseau.
