Entrée d'air autoréglable ANJOS VM-G + capuchon façade CEA 15-22-30 m3/h
{{ translatedVariantAxeToShow(variant.axes) }}
{{ translatedVariantAxeToShow(variant.axes) }}
Prix conseillé :
{{ updatedDeliveryPricePerUnit }}
{{ updatedDeliveryPricePerUnit }}
Prix conseillé :
Caractéristiques
-
Marque : ANJOS
-
Hauteur du produit emballé : 20 cm
-
Largeur du produit emballé : 20 cm
-
Profondeur du produit emballé : 320 cm
-
Poids du produit emballé : 0.06 kg
-
Références produit : 3666596098127
Présentation
Avantage
- VMC
Description
Aussi appelés grilles d'aération fenêtre, les entrées d'air autoréglables acoustiques ANJOS VM-G sont utilisées pour la ventilation mécanique contrôlée simple flux autoréglable et des bâtiments neufs ou rénovés.
Elles assurent un débit d'air neuf constant de 15, 22 ou 30 m3/h tout en assurant une réduction des bruits provenant de la façade.

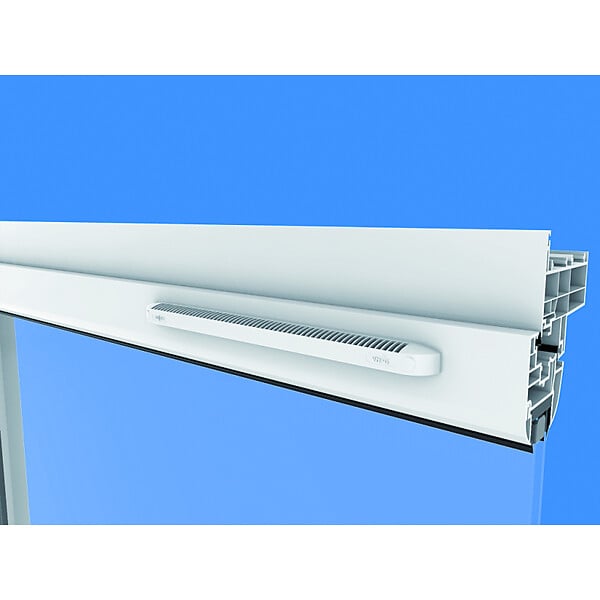

Installation coté intérieur sur paroi verticale ou incliné dans les chambres et les séjours principalement sur le montant des fenêtres ou sur le coffre de volet roulant (2 vis et 2 cache vis inclus) avec montage exclusivement sur des surfaces abritées des intempéries.
Elles doivent être installées sur un support avec une "petite" mortaise/entaille 250x12 ou 250x15 mm (voir schéma) : pensez à vérifier les dimensions de l'ouverture sur votre fenêtre ou coffre de volet roulant pour être certain de la compatibilité.
Côté extérieur de la menuiserie, il est recommandé d'installer le capuchon de façade standard CEA (2 vis incluses).
Fourni en kit complet, un capuchon de façade standard CEA ( avec 2 vis incluses) est disponible pour pose côté extérieur de la menuiserie.
Pour une finition parfaite des cache vis couleur blanche sont fournis.
Très pratiques, elles sont munies de clips sécables sur l'entrée d'air 15 m³/h pour obtenir les débits 22 ou 30 m³/h.
Quand utiliser l'entrée d'air autoréglable ANJOS VM-G 15-22-30 M3/H?
C'est le modèle de base pour remplacer une vieille entrée d'air usée ou cassée sur le "petit" format d'entaille / mortaise 250 x 12 ou 15 mm qu'on retrouve beaucoup sur les fenêtres et coffres de volets roulants.
Elle dispose d'un isolement acoustique Dn,e,w(Ctr) de 35 dB en modèle 15 m3/h et de 34 dB en modèle 22 & 30 m3/h. Pour des fenêtres sur façade exposée au bruit extérieur (rue, trafic…), préférez le modèle MINI ESEA aux meilleurs propriétés acoustiques.
Le modèle VM-G a succédé chez ANJOS au modèle VM et est idéal en remplacement de grilles entrées d'air autoréglables standards de type ANJOS VM 15, NICOLL ou ALDES.
Fonction de l'entrée d'air autoréglable ANJOS VM-G + capuchon façade CEA 15-22-30 m3/h
Composants essentiels du système de VMC simple flux autoréglable, les entrées d'air autoréglables assurent l'arrivée d'air frais selon un débit fixe déterminé grâce à la légère dépression créée dans la pièce qui doit être au maximum de 20 Pa.
Le dimensionnement des entrées d'air présentes dans un même logement, complété par la perméabilité de l'enveloppe, doit permettre, sous une différence de pression égale au maximum à 20 Pascals, d'obtenir le débit maximum d'extraction.
| Type maison individuelle | Débit total maxi extrait QM (en m3/h) | Séjour (en m3/h) | Chambre(s) |
| F1 | 105 | 90 soit 2 EA débit 45 m3/h | - |
| F2 | 120 | 60 soit 2 EA débit 30 m3/h | 30 soit 1 EA débit 30 m3/h |
| F3 | 150 | 60 soit 2 EA débit 30 m3/h | 60 soit 2 EA débit 30 m3/h |
| F4 | 180 | 45 soit 1 EA débit 45 m3/h (ou 2 x 22) | 90 soit 3 EA débit 30 m3/h |
| F5 | 210 | 45 soit 1 EA débit 45 m3/h (ou 2 x 22) | 120 soit 4 EA débit 30 m3/h |
| F6 & plus | 210 | 45 soit 1 EA débit 45 m3/h (ou 2 x 22) | 120 soit 4 EA 22 & 1 EA 30 m3/h |
L'ensemble constitué par l'entrée d'air et ses accessoires est caractérisé par un module égal au débit sous 20 Pa.
Chaque pièce de vie doit comporter au minimum une entrée d'air.
Caractéristiques de l'entrée d'air autoréglable ANJOS VM-G + capuchon façade CEA 15-22-30 m3/h
Grille et capot extérieur en polystyrène choc traité anti UV
Coloris blanc finition RAL 9016
Dimensions prévues pour mortaise/entaille 250x12 ou 250x12 mm
Clips sécables sur l'entrée d'air 15 m³/h pour obtenir les débits 22 ou 30 m³/h
Isolement acoustique
