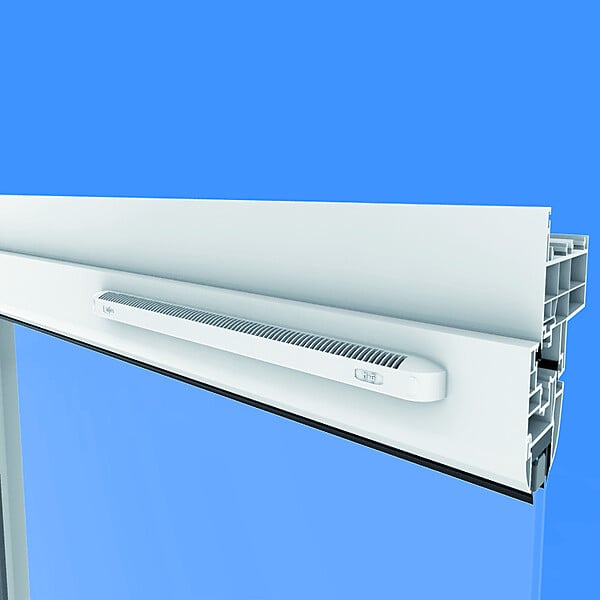

Entrée d'air autoréglable M-G débit fixe 15-22-30 ou 45 m3/h +capuchon de façade CE2A - Débit (m3/h): 45 ANJOS
{{ translatedVariantAxeToShow(variant.axes) }}
{{ translatedVariantAxeToShow(variant.axes) }}
Prix conseillé :
{{ updatedDeliveryPricePerUnit }}
{{ updatedDeliveryPricePerUnit }}
Prix conseillé :
Caractéristiques
-
Marque : ANJOS
-
Couleur principale : Blanc
-
Hauteur du produit emballé : 50 cm
-
Largeur du produit emballé : 50 cm
-
Profondeur du produit emballé : 430 cm
-
Poids du produit emballé : 0.15 kg
-
Références produit : 3666596095263
Présentation
Description
Les entrées d'air autoréglables M-G sont utilisées pour la ventilation mécanique contrôlée simple flux autoréglable et hygroréglable de type A des bâtiments neufs ou rénovés.
Elles assurent un débit d'air neuf constant de 15, 22, 30 ou 45 m3/h.
Installation coté intérieur sur paroi verticale ou incliné dans les chambres et les séjours principalement sur le montant des fenêtres ou sur le coffre de volet roulant (2 vis et 2 cache vis inclus) avec montage exclusivement sur des surfaces abritées des intempéries.
Elles doivent être installées sur un support avec une mortaise/entaille 354x12 mm (voir schéma) : pensez à vérifier les dimensions de l'ouverture sur votre fenêtre ou coffre de volet roulant pour être certain de la compatibilité.
Fourni en kit complet, un capuchon de façade standard CE2A ( avec 3 vis incluses) est disponible pour pose côté extérieur de la menuiserie.
Pour une finition parfaite des cache vis couleur blanche sont fournis.
Très pratiques, elles sont munies de clips sécables sur l'entrée d'air 15 m³/h pour obtenir les débits 22 ou 30 m³/h
Fonction du Kit entrée d'air autoréglable M-G débit 15-22-30-45 m3/h avec capuchon de façade CE2A
Composants essentiels du système de VMC simple flux autoréglable, les entrées d'air autoréglables M-G assurent l'arrivée d'air frais selon un débit fixe déterminé grâce à la légère dépression créée dans la pièce qui doit être au maximum de 20 Pa.
Le dimensionnement des entrées d'air présentes dans un même logement, complété par la perméabilité de l'enveloppe, doit permettre, sous une différence de pression égale au maximum à 20 Pascals, d'obtenir le débit maximum d'extraction.
| Type maison individuelle | Débit total maxi extrait QM (en m3/h) | Séjour (en m3/h) | Chambre(s) |
| F1 | 105 | 90 soit 2 EA débit 45 m3/h | - |
| F2 | 120 | 60 soit 2 EA débit 30 m3/h | 30 soit 1 EA débit 30 m3/h |
| F3 | 150 | 60 soit 2 EA débit 30 m3/h | 60 soit 2 EA débit 30 m3/h |
| F4 | 180 | 45 soit 1 EA débit 45 m3/h (ou 2 x 22) | 90 soit 3 EA débit 30 m3/h |
| F5 | 210 | 45 soit 1 EA débit 45 m3/h (ou 2 x 22) | 120 soit 4 EA débit 30 m3/h |
| F6 & plus | 210 | 45 soit 1 EA débit 45 m3/h (ou 2 x 22) | 120 soit 5+ EA débit 22 m3/h |
L'ensemble constitué par l'entrée d'air et ses accessoires est caractérisé par un module égal au débit sous 20 Pa.
L’entrée d’air M-G débit 15-22-30-45 m3/h avec capuchon de façade CE2A ne dispose pas de classement de façade (pas de type ESA) et est donc à privilégier quand il n’y a pas d’exposition particulière au bruit.
Le modèle M-G a succédé chez ANJOS au modèle M et est idéal en remplacement de grilles entrées d'air autoréglables standards de type NICOLL ou ALDES.
Caractéristiques du Kit entrée d'air autoréglable M-G débit 15-22-30 m3/h avec capuchon de façade CE2A
Composition du kit entrée d’air + capuchon de façade : 1 entrée d’air autoréglable M-G, 1 capuchon de façade CE2A, 5 vis de fixation 3,5 x 13 mm et 5 bouchons cache vis
Grille et capot extérieur en polystyrène choc traité anti UV
Coloris blanc finition RAL 9016
Dimensions prévues pour mortaise/entaille 354x12 mm
Clips sécables sur l'entrée d'air 15 m³/h pour obtenir les débits 22 ou 30 m³/h
Isolement acoustique Dn, e, w (Ctr) : 35dB 15 et 22 m³/h | 34dB en 30 m³/h | 33 dB en 45 m³/h
Dimensions L x H x Ep. = 405*20*18 mm
Poids : 67g
Comment modifier le débit d'une entrée d'air autoréglable universelle M-G débit 15-22-30 m3/h ?
Le débit est indiqué sur les 2 clips de maintien de l'élément régulateur.
Le modèle15 m³/h permet d'obtenir sur chantier les débits 22 ou 30 m³/h en cassant soigneusement les clips sécables : casser les 2 clips marqués 15 pour obtenir 22 m³/h et les 2 clips marqués 22 pour obtenir 30 m³/h
Comment installer le kit entrée d'air autoréglable M-G et son capuchon CE2A ?
Positionner l'ent
