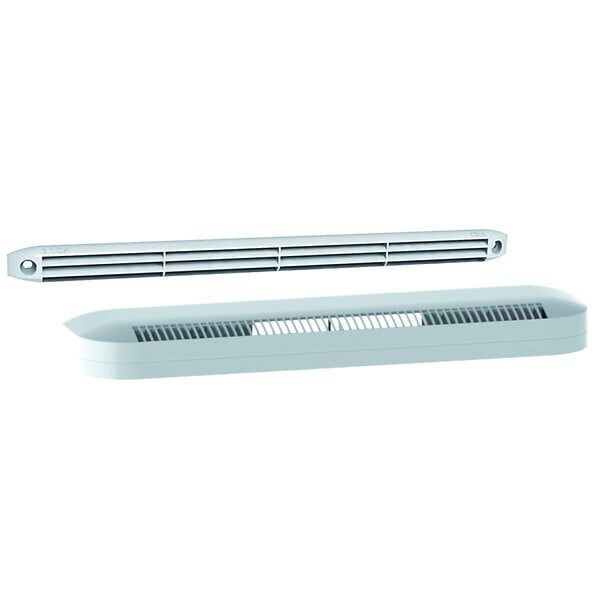

Entrée d'air autoréglable acoustique ANJOS MINI ESEA RA à rallonge acoustique + CEA 15-22-30 M3/H
{{ translatedVariantAxeToShow(variant.axes) }}
{{ translatedVariantAxeToShow(variant.axes) }}
Prix conseillé :
{{ updatedDeliveryPricePerUnit }}
{{ updatedDeliveryPricePerUnit }}
Prix conseillé :
Caractéristiques
-
Marque : ANJOS
-
Couleur principale : Blanc
-
Hauteur du produit emballé : 50 cm
-
Largeur du produit emballé : 80 cm
-
Profondeur du produit emballé : 320 cm
-
Poids du produit emballé : 0.12 kg
-
Références produit : 3666596092934
Présentation
Description
Les entrées d'air autoréglables acoustiques ANJOS MINI ESEA RA-ME sont utilisées pour l'apport d'air neuf en VMC simple flux autoréglable et hygroréglable type A. Elles assurent un débit d'air neuf constant de 15, 22 ou 30 m3/h tout en assurant une réduction des bruits provenant de la façade.

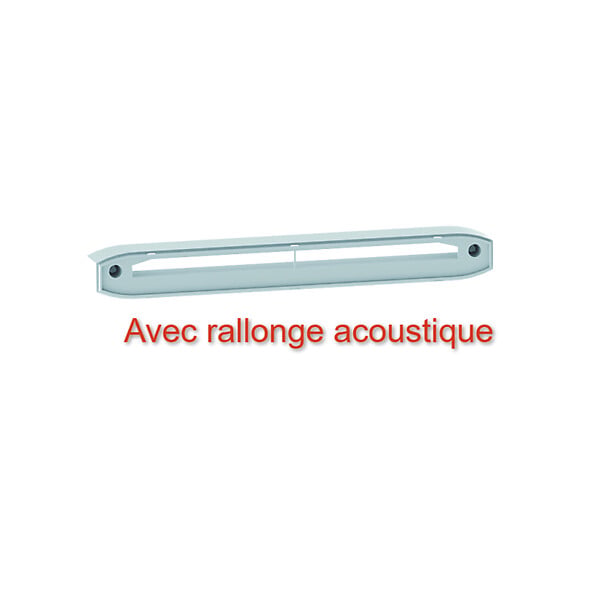

Grâce à sa rallonge, c'est l'entrée d'air petite entaille avec la meilleure performance acoustique. Elle dépasse du support où elle est installée de 6,5 cm.
Installation coté intérieur sur paroi verticale ou incliné dans les chambres et les séjours principalement sur le montant des fenêtres ou sur le coffre de volet roulant (2 vis et 2 cache vis inclus) avec montage exclusivement sur des surfaces abritées des intempéries.
Elles doivent être installées sur un support avec une "petite" mortaise/entaille 250x12 ou 250x15 mm (voir schéma) : pensez à vérifier les dimensions de l'ouverture sur votre fenêtre ou coffre de volet roulant pour être certain de la compatibilité.
Côté extérieur de la menuiserie il est nécessaire d'installer le capuchon de façade standard CEA (2 vis incluses) sur l'entaille. Dans le cas d'un coffre de volet roulant, cela n'est pas nécessaire car l'air passe à travers le coffre.
Très pratiques, elles sont munies de clips sécables sur l'entrée d'air 15 m³/h pour obtenir les débits 22 ou 30 m³/h
Affaiblissement acoustique du kit entrée d'air autoréglable ANJOS MINI ESEA RA-ME débit 15-22-30 m3/h avec capuchon de façade CEA ou CFA
Avec le capuchon de façade CEA côté extérieur, MINI ESEA RA-ME assure un isolement acoustique Dn,e,w(Ctr) de 39 à 40 dB, ce qui représente un gain de 2 décibels par rapport à l'entrée d'air MINI ESEA sans rallonge.
Pour gagner encore en isolement acoustique, il est possible de remplacer le capuchon extérieur CEA par le capuchon (auvent) de façade acoustique MINI CFA (pour entaille 250 x 12 mm) : il permet d’améliorer l’isolement acoustique des entrées d’air MINI ESEA et MINI ESEA RA-ME (avec rallonge acoustique) de 3 à 4 dB par rapport à un capuchon de façade type CE2A.
Comparatif isolement acoustique normalisé Dn,ew (Ctr) en dB par modèle sur entaille 250 x 12 mm:
| modèle | avec CEA | avec MINI CFA | amélioration |
| MINI ESEA 22 15 ou 22 | 38 | 41 | +3 |
| MINI ESEA 30 | 37 | 41 | +4 |
| MINI ESEA RA-ME 15 ou 22 | 40 | 43 | +3 |
| MINI ESEA RA-ME 30 | 39 | 43 | +4 |
Cela permet de répondre à un classement de façade de 35 dB, classe ESA 5 (sur entaille 250x12 mm)
Fonction du kit entrée d'air autoréglable ANJOS MINI ESEA RA-ME débit 15-22-30 m3/h avec capuchon de façade CEA
Composants essentiels du système de VMC simple flux autoréglable, les entrées d'air autoréglables assurent l'arrivée d'air frais selon un débit fixe déterminé grâce à la légère dépression créée dans la pièce qui doit être au maximum de 20 Pa.
Le dimensionnement des entrées d'air présentes dans un même logement, complété par la perméabilité de l'enveloppe, doit permettre, sous une différence de pression égale au maximum à 20 Pascals, d'obtenir le débit maximum d'extraction.
| Type maison individuelle | Débit total maxi extrait QM (en m3/h) | Séjour (en m3/h) | Chambre(s) |
| F1 | 105 | 90 soit 2 EA débit 45 m3/h | - |
| F2 | 120 | 60 soit 2 EA débit 30 m3/h | 30 soit 1 EA débit 30 m3/h |
| F3 | 150 | 60 soit 2 EA débit 30 m3/h | 60 soit 2 EA débit 30 m3/h |
| F4 | 180 | 4 |
