Entrée d'air autoréglable acoustique ANJOS MINI ESEA + capuchon façade CEA 15-22-30 M3/H
{{ translatedVariantAxeToShow(variant.axes) }}
{{ translatedVariantAxeToShow(variant.axes) }}
Prix conseillé :
{{ updatedDeliveryPricePerUnit }}
{{ updatedDeliveryPricePerUnit }}
Prix conseillé :
Caractéristiques
-
Marque : ANJOS
-
Couleur principale : Blanc
-
Hauteur du produit emballé : 50 cm
-
Largeur du produit emballé : 50 cm
-
Profondeur du produit emballé : 320 cm
-
Poids du produit emballé : 0.1 kg
-
Références produit : 3666596094341
Présentation
Description
Les entrées d'air autoréglables acoustiques ANJOS MINI ESEA sont utilisées pour l'amenée d'air neuf en VMC (Ventilation Mécanique Contrôlée) simple flux autoréglable et hygroréglable de type A des bâtiments neufs ou rénovés.
Elles assurent un débit d'air neuf constant de 15, 22 ou 30 m3/h tout en assurant une réduction des bruits provenant de la façade.

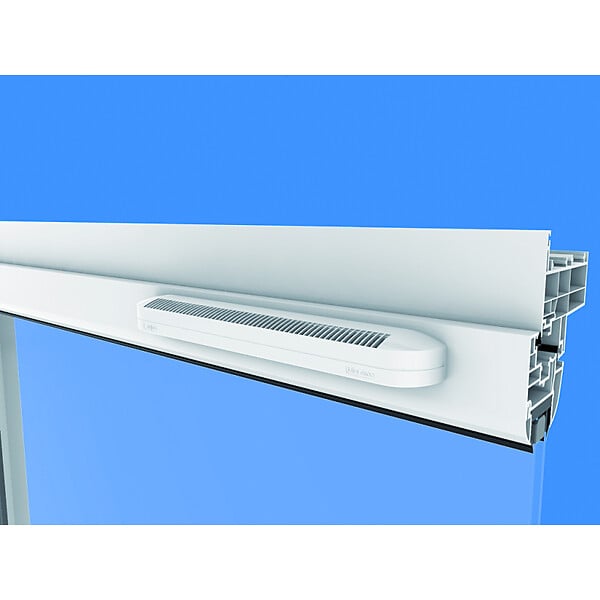

Installation coté intérieur sur paroi verticale ou incliné dans les chambres et les séjours principalement sur le montant des fenêtres PVC, bois ou aluminium ou sur le coffre de volet roulant (2 vis et 2 cache vis inclus) avec montage exclusivement sur des surfaces abritées des intempéries.
Elles doivent être installées sur un support avec une "petite" mortaise/entaille 250x12 ou 250x15 mm (voir schéma) : pensez à vérifier les dimensions de l'ouverture sur votre fenêtre ou coffre de volet roulant pour être certain de la compatibilité.

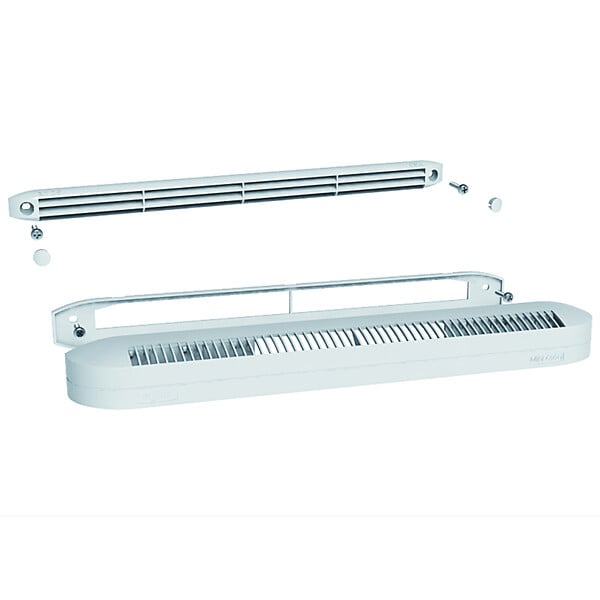

Côté extérieur, il est nécessaire d'installer le capuchon de façade standard CEA (2 vis incluses) sauf dans le cas des coffres de volet roulant où le passage d'air s'effectue à travers le coffre.
Très pratiques, elles sont munies de clips sécables sur l'entrée d'air 15 m³/h pour obtenir les débits 22 ou 30 m³/h.
Affaiblissement acoustique du kit entrée d'air autoréglable ANJOS MINI ESEA débit 15-22-30 m3/h avec capuchon de façade CEA
Avec le capuchon de façade CEA côté extérieur, MINI ESEA assure un isolement acoustique Dn,e,w(Ctr) de 37 à 38 dB
Cela permet de répondre à un classement de façade de 30 dB, classe ESA 4 (sur entaille 250x12 mm)
Pour gagner encore en isolement acoustique, il est possible de remplacer le capuchon extérieur CEA par le capuchon (auvent) de façade acoustique MINI CFA (pour entaille 250 x 12 mm) : il permet d’améliorer l’isolement acoustique des entrées d’air MINI ESEA et MINI ESEA RA-ME (avec rallonge acoustique) de 3 à 4 dB par rapport à un capuchon de façade type CE2A.
Comparatif isolement acoustique normalisé Dn,ew (Ctr) en dB par modèle sur entaille 250 x 12 mm :
| modèle | avec CEA | avec MINI CFA | amélioration |
| MINI ESEA 22 15 ou 22 | 38 | 41 | +3 |
| MINI ESEA 30 | 37 | 41 | +4 |
| MINI ESEA RA-ME 15 ou 22 | 40 | 43 | +3 |
| MINI ESEA RA-ME 30 | 39 | 43 | +4 |
Fonction du Kit entrée d'air autoréglable ANJOS MINI ESEA débit 15-22-30 m3/h avec capuchon de façade CEA
Composants essentiels du système de VMC simple flux autoréglable, les entrées d'air autoréglables assurent l'arrivée d'air frais selon un débit fixe déterminé grâce à la légère dépression créée dans la pièce qui doit être au maximum de 20 Pa.
Le dimensionnement des entrées d'air présentes dans un même logement, complété par la perméabilité de l'enveloppe, doit permettre, sous une différence de pression égale au maximum à 20 Pascals, d'obtenir le débit maximum d'extraction.
| Type maison individuelle | Débit total maxi extrait QM (en m3/h) | Séjour (en m3/h) | Chambre(s) |
| F1 | 105 | 90 soit 2 EA débit 45 m3/h | - |
| F2 | 120 | 60 soit 2 EA débit 30 m3/h | 30 soit 1 EA débit 30 m3/h |
| F3 | 150 | 60 soit 2 EA débit 30 m3/h | 60 soit 2 EA débit 30 m3/h |
| F4 | 180 | 45 soit 1 EA débit 45 m3/h (ou 2 x 22) | 90 soit 3 EA débit 30 m3/h |
| F5 | 210 | 45 soit 1 EA débit 45 m3/h (ou 2 x 22) | 120 soit 4 EA débit 30 m3/h |
| F6 & |
