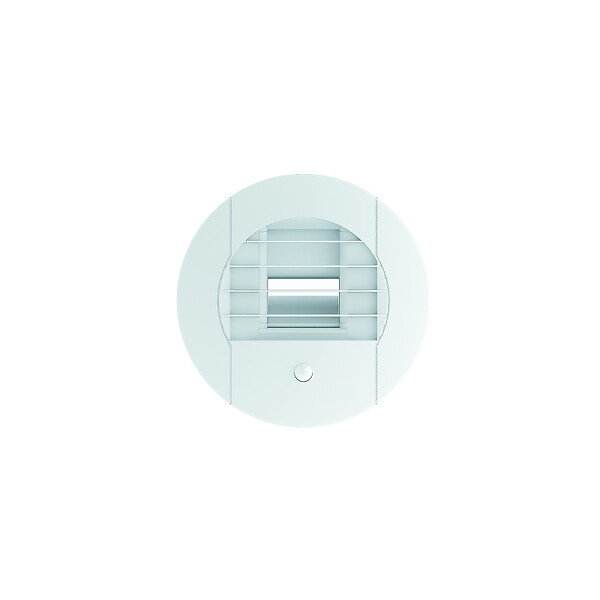

Bouche VMC hygroréglable ALIZE VISION TWVP WC 5/30 à piles avec manchette placo Ø 80 mm ANJOS
{{ translatedVariantAxeToShow(variant.axes) }}
{{ translatedVariantAxeToShow(variant.axes) }}
Prix conseillé :
{{ updatedDeliveryPricePerUnit }}
{{ updatedDeliveryPricePerUnit }}
Prix conseillé :
Caractéristiques
-
Marque : ANJOS
-
Couleur principale : Blanc
-
Hauteur du produit emballé : 120 cm
-
Largeur du produit emballé : 180 cm
-
Profondeur du produit emballé : 180 cm
-
Poids du produit emballé : 0.26 kg
-
Références produit : 3666596000236
Présentation
Description
La bouche d'extraction WC type ALIZÉ VISION (TWVP) assure un débit permanent de 5 m³/h et un débit complémentaire de 30 m³/h temporisé (30 minutes) déclenché par détection de présence.
Certifiée QB, elle s'utilise dans les systèmes de VMC simple flux hygroréglable de type B en maison individuelle du T1 au T7 dans le cadre de l'Avis Technique N°14.5/17-2283_V3 "Systèmes de ventilation hygroréglable pour logements individuels Nather » pour l'extraction d'air des toilettes.

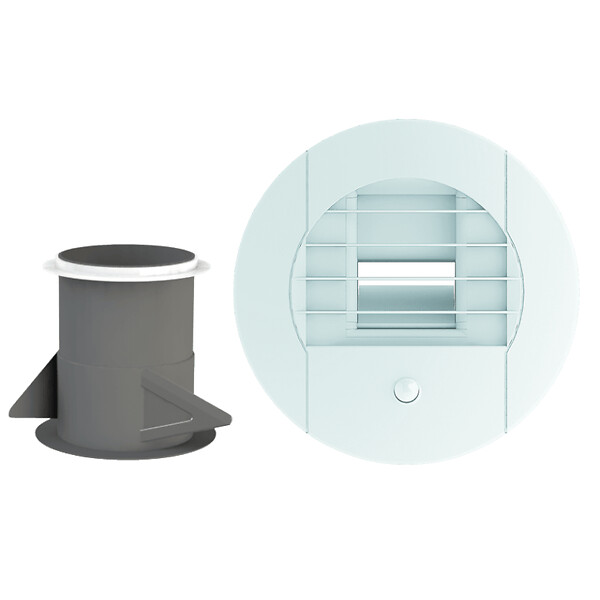

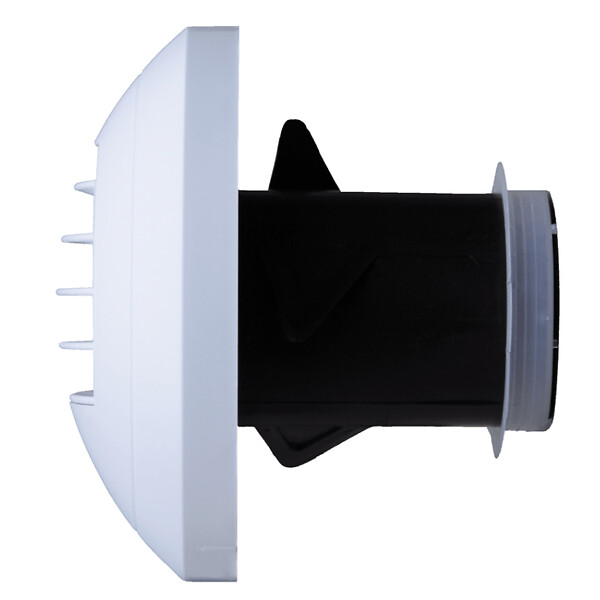

Elle est munie d'une manchette « placo » à griffes Ø 80 longueur 100 mm pour montage au plafond ou au mur.
Il est conseillé de visser la bouche sur le mur en utilisant les 3 trous prévus sur la platine.
Comment fonctionne la bouche d'extraction ALIZE VISION TWVP WC 5-30 ?
La bouche ALIZE VISION TWVP WC 5-30 à détection de présence est munie d'une lentille de détection qui doit, en montage mural, se situer en partie basse de la bouche. En montage plafond, la lentille doit être orientée vers le centre de la pièce.
Le capteur va se déclencher lorsqu’une présence sera détectée, le moteur actionne le clapet provoquant un léger claquement qui s'ouvre pour passer de 5 à 30m3/h.
Cette bouche fonctionne avec 2 piles 1,5 V type LR6 (non fournies). Les piles doivent être changées lorsque la bouche émet une série de 5 bips à l'ouverture du volet.

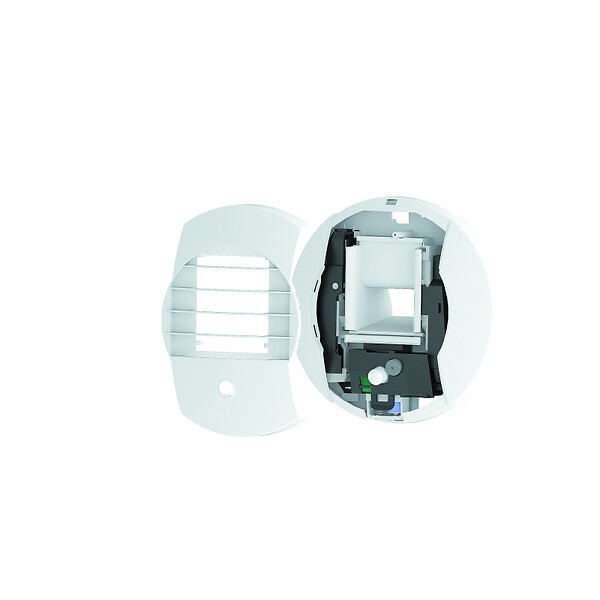

Pour changer les piles, il suffit de retirer la façade avant par déclipsage puis retirer le compartiment 2 piles qui se trouve en bas pour introduire les nouvelles piles.
Comment installer la bouche ALIZE HYGRO TWVP WC 5-30 avec sa manchette placo ?
- Au déballage du produit, démonter la bouche du manchon placo
- Percer le plafond au diamètre nominal plus environ 5 mm
- Monter le manchon en effectuant une rotation dans le sens inverse des aiguilles d’une montre. Le verrouillage s’effectue par rotation dans le sens des aiguilles d’une montre
- Côté conduit, un joint permet d’assurer le maintien et l’étanchéité de la gaine
- Emboîter la bouche dans le manchon placo
Quand installer une bouche ALIZE HYGRO TWVP WC 5-30 ?
Certifiée QB, c'est la bouche qui doit être installée pour tous les WC quand votre maison est équipé d'un système VMC simple flux hygroréglable de type A et de type B en maison individuelle du T1 au T7.
Plus d'info sur le détail des sélections des bouches Alizé Hygro en maison individuelle dans notre article dédié.
Caractéristiques de la Bouche ALIZE VISION TWVP WC 5-30 avec manchette placo diam 80
Matière : en polystyrène choc
Coloris : blanc finition RAL 9016
Grille amovible pour entretien
Dimensions : diamètre 180 mm, épaisseur 52 mm
Manchette placo à griffes pour paroi mince longueur 100 mm
