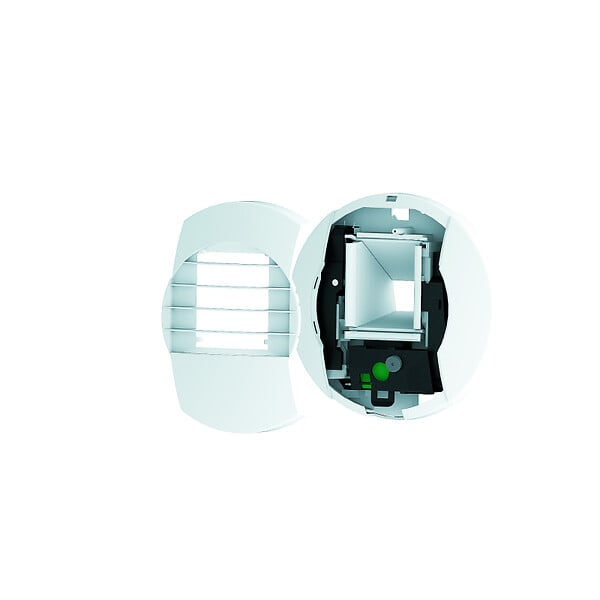

Bouche VMC cuisine appartement à piles ALIZE HYGRO TEMPO HCP (sans manchette) - Alizé hygro: HCP01 10-40/75 ANJOS
{{ translatedVariantAxeToShow(variant.axes) }}
{{ translatedVariantAxeToShow(variant.axes) }}
Prix conseillé :
{{ updatedDeliveryPricePerUnit }}
{{ updatedDeliveryPricePerUnit }}
Prix conseillé :
Caractéristiques
-
Marque : ANJOS
-
Couleur principale : Blanc
-
Hauteur du produit emballé : 50 cm
-
Largeur du produit emballé : 180 cm
-
Profondeur du produit emballé : 180 cm
-
Poids du produit emballé : 0.26 kg
-
Références produit : 3666596067284
Présentation
Description
En cuisine appartement, la bouche ALIZÉ HYGRO TEMPO (HC) assure un débit modulé suivant l'humidité relative ambiante de la pièce et un débit complémentaire temporisé (30 minutes) dont l'ouverture est commandée par l'usager par bouton poussoir.
Certifiée QB, elle s'utilise pour l'extraction d'air dans la cuisine de l'appartement dans les systèmes de VMC simple flux hygroréglable de type A ou B pour les logements collectifs du F1 au F7 dans le cadre de l'Avis Technique VMC hygroréglable ALIZE 2018 pour logements collectifs.
Son raccordement est en diamètre 125 mm : elle se pose avec une manchette standard à joint longueur 65 mm ou une manchette « placo » à griffes Ø 125 longueur 100 mm pour montage au mur ou au plafond à commander séparément.
Quand installer une bouche ALIZE HYGRO HCP cuisine à piles dans mon appartement ?
Cette bouche s'installe en VMC collective dans les cuisines des appartements d'un logement collectif (résidence, HLM…) qui sont équipés d'une VMC hygroréglable de type A ou B et peut se poser en remplacement d'une bouche défectueuse.
Pour être certain du type de VMC installé dans votre résidence, n'hésitez pas à solliciter votre syndic de copropriété ou bailleur social.
Cette bouche est disponible en 5 modèles avec des débits différents selon le nombre de pièces principales (séjour + chambres hors cuisine et sanitaires) de l'appartement (exemple : 1 séjour + 2 chambres = T3) :
| Type appartement | Débit bouche cuisine | Modèle HCP |
| F1 | 10-40/75 | HCP01 |
| F2 | 10-40/90 | HCP02 |
| F3 | 10-45/105 | HCP03 |
| F4 | 10-45/120 | HCP04 |
| F5 à F7 | 15-45/135 | HCP06 |
par exemple : 10-45/105 = débit modulé de 10 à 45 m3/h en fonction du taux d'humidité et débit forcé temporisé de 135 m3/h
Caractéristiques de la bouche ALIZE HYGRO HCP cuisine à piles pour appartement
Matière : en polystyrène choc blanc finition RAL 9016
Grille amovible pour entretien
Dimensions : diamètre 180 mm, épaisseur 52 mm
Caractéristiques de la Bouche ALIZE HYGRO HCP cuisine à piles
En polystyrène choc blanc finition RAL 9016
Grille amovible pour entretien
Dimensions : diamètre 180 mm, épaisseur 52 mm
Comment fonctionne la bouche d'extraction ALIZE HYGRO HCP cuisine à piles ?

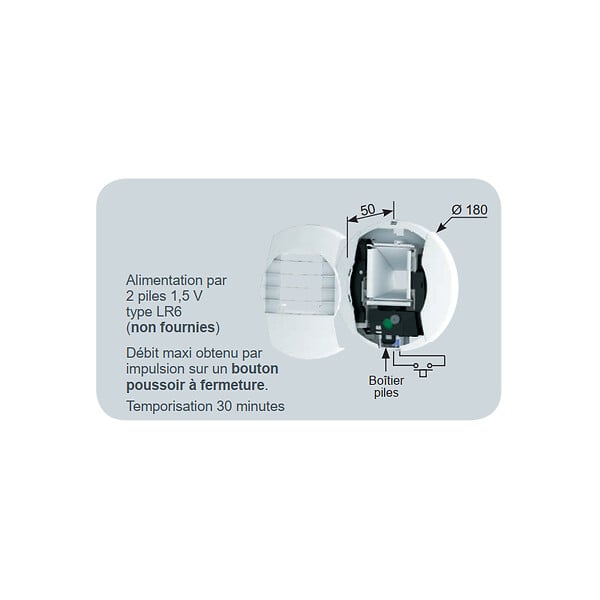

Cette bouche fonctionne avec 2 piles 1,5 V type LR6 (non fournies).
La bouche doit être raccordée au bouton poussoir à fermeture par un câble 2 fils (2 x 0,75 mm² maxi) à encastrer et débouchant à l'arrière de la platine support (schéma ci-dessus). Connexion sur le bornier.
Il est conseillé de visser la bouche sur le mur en utilisant les 3 trous prévus sur la platine.
Les piles doivent être changées lorsque la bouche émet une série de 5 bips à l'ouverture du volet.*
Comment changer les piles sur ma bouche Alizé HYGRO HCP cuisine à piles ?
C’est une opération simple :
- Déclipser le cache de votre bouche en tirant vers vous depuis les côtés droit et gauche.
- Soulever la languette noire et tirer le boitier piles pour le déloger
- Remplacer les piles par des neuves dans le boîtier en veillant à respecter le sens de polarité
- Replacer le bloc support dans son logement
- Refixer le cache central sur la partie fixe
