Bouche soufflage métallique réglable BIR avec manchette placo Ø125 ANJOS
{{ translatedVariantAxeToShow(variant.axes) }}
{{ translatedVariantAxeToShow(variant.axes) }}
Prix conseillé :
{{ updatedDeliveryPricePerUnit }}
{{ updatedDeliveryPricePerUnit }}
Prix conseillé :
Caractéristiques
-
Marque : ANJOS
-
Hauteur du produit emballé : 180 cm
-
Largeur du produit emballé : 180 cm
-
Profondeur du produit emballé : 200 cm
-
Poids du produit emballé : 0.8 kg
-
Références produit : 3666596087442
Présentation
Description
Réalisées en tôle d’acier recouverte de peinture époxy de couleur blanche, la bouche BIR est composée d’un cône de soufflage, d’un obturateur central mobile, d’une molette pour le réglage du débit et d’un joint pour le maintien et l’étanchéité.
Elles sont principalement utilisées en distribution d'air chaud avec un groupe qui récupère l'air chaud des hottes de foyers fermés ou de poêles à bois canalisables.
Elle est livrée avec un manchon placo 3 griffes longueur 100 mm en acier galvanisé pour montage sur plaque de plâtre

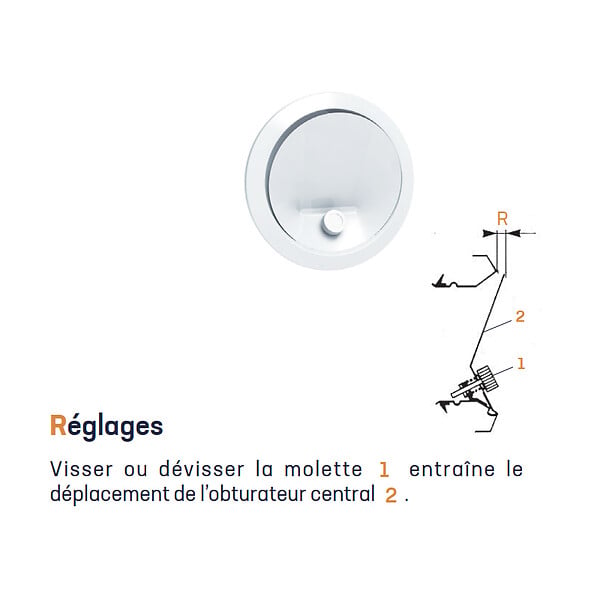

Comment régler l'ouverture de la bouche directionnelle réglable BIR ?
L'obturateur central est fixé sur un côté au cône de soufflage et son ouverture peut être facilement modifié.
Le réglage du débit d’insufflation s’effectue en vissant ou en dévissant la molette entraînant ainsi le déplacement de l’obturateur central.
Cette action peut être effectuée sans retirer la bouche du piquage ou du conduit.
Les courbes débit pression des bouches en fonction de la cote de réglage R sont données dans les abaques présents en image.
Dans quel cas choisir la bouche directionnelle réglable BIR ?
Les bouches BIR permettent d’avoir une diffusion d’air unidirectionnelle.
Ainsi, le contrôle du secteur de diffusion permet l’installation de ces bouches dans l’angle de la pièce près de la cloison sans risquer le balayage de celle-ci.
C'est une solution simple et pratique quand on veut souffler de l'air chaud et climatisé dans une pièce.
Caractéristiques techniques de la bouche directionnelle réglable BIR
Matière : tôle d’acier recouverte de peinture époxy
Coloris : blanc
Longueur manchette de raccordement : 100 mm
Plage d’utilisation : de 40 à 150 Pa
Débit : de 40 à 180 m3/h
Diamètre extérieur (hors tout) : 166 mm
